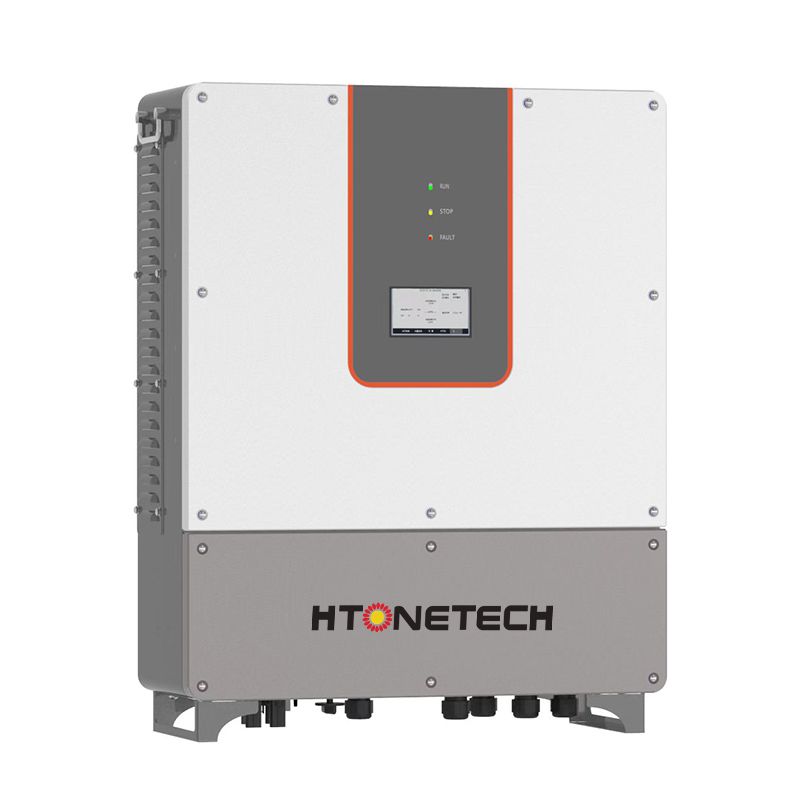

يُعرف نظام تخزين الطاقة الكهروضوئية أحادي الطور / ثلاثي الطور أيضًا بالنظام الهجين، حيث تم تصميم العاكس الهجين لتحسين استخدام الطاقة الشمسية وتخزين الطاقة الزائدة لاستخدامها لاحقًا ولتمكين التشغيل خارج الشبكة إذا لزم الأمر.
HPS5000TLS | HPS7500TLS | HPS10000TLS | |
| تيار AC (متصل بالشبكة) | |||
| القدرة الظاهرة | 6.25kVA | 9.4kVA | 12.5kVA |
| القوة المقدرة | 5kW | 7.5kW | 10kW |
| الفولتية المقدرة (الجهد المقدر) | 230V | 230V | 230V |
| التيار المقدر | 21.5A | 32.6A | 43.4A |
| نطاق الجهد الكهربائي | 210V-250V | 210V- 250V | 210V-250V |
| التردد المقدر | 50/60Hz | 50/60Hz | 50/60Hz |
| نطاق التردد | 47~51.5/57~61.5Hz | 47~51.5/57~61.5Hz | 47~51.5/57~61.5Hz |
| THDI | < 3% | < 3% | < 3% |
| عامل القدرة | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف |
| اتصال التيار AC | L/N/PE | L/N/PE | L/N/PE |
| تيار AC (منفصل عن الشبكة) | |||
| القدرة الظاهرة | 6.25kVA | 9.4kVA | 12.5kVA |
| القدرة المقدرة | 5kW | 7.5kW | 10kW |
| الفولتية المقدرة (الجهد المقدر) | 230v | 230v | 230V |
| التيار المقدر | 21.5A | 32.6A | 43.4A |
| THDU | ≤2% خطي | ≤2% خطي | ≤2% خطي |
| التردد المقدر | 50/60Hz | 50/60Hz | 50/60Hz |
| سعة التحميل الزائد | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة |
| DC (البطارية واللوح الكهروضوئي) | |||
| أقصى جهد الدائرة المفتوحة للوح الكهروضوئي | 600V | 750V | 750V |
| قدرة اللوح الكهروضوئي المقدرة | 6kWp | 9kWp | 12kWp |
| نطاق الجهد PV MPPT | 125V-550V | 370V-600V | 370V-600V |
| عدد MPPT | 2 | 2 | 2 |
| جهد البطارية المقدر المنصوح به | 300V | 350V | 450V |
| نطاق جهد البطارية | 85-600V | 280-700V | 280-700V |
| نطاق جهد بطارية عند الحمل الكامل | 250-600V | 300-700V | 400-700V |
| أقصى قدرة الشحن / التفريغ | 5kW | 7.5kW | 10kW |
| أقصى تيار الشحن / التفريغ | 25A | 25A | 25A |
| الخواص الأساسية | |||
| وحدة الحماية | مفتاح PV DC، قاطع البطارية والصمامات، الصمامات الكهروضوئية، قاطع إدخال التيار المتردد، قاطع الحمل | ||
| درجة الحماية | IP65 | IP65 | IP65 |
| مستوى الضجيج | < 65dB(A)@1m | < 65dB(A)@1m | < 65dB(A)@1m |
| درجة حرارة التشغيل | -25°C~+55°C | -25°C~+55°C | -25°C~+55°C |
| التبريد | بالهواء المضغوط | بالهواء المضغوط | بالهواء المضغوط |
| الرطوبة النسبية | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف |
| أقصى ارتفاع | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) |
| الابعاد (العرض ×الارتفاع× العمق) | 600×700×250mm | 600×700×250mm | 600×700×250mm |
| الوزن | 50kg | 50kg | 50kg |
| التصميم | غير محول | غير محول | غير محول |
| الحماية من الصواعق | فئة II | فئة II | فئة II |
| التحويل بين الشبكة المتصلة والمنفصلة | أوتوماتيكي ≤10ms | أوتوماتيكي ≤10ms | أوتوماتيكي ≤10ms |
| استهلاك الاستعداد | < 20W | < 20W | < 20W |
| الاتصال | |||
| العرض | شاشة لمس | شاشة لمس | شاشة لمس |
| واجهة الاتصال | RS485/CAN | RS485/CAN | RS485/CAN |
HPS7500TL | HPS10000TL | |||
| AC (متصل بالشبكة) | ||||
| القدرة الظاهرة | 9.4VA | 12.5kVA | ||
| القدرة المقدرة | 75kW | 10kW | ||
| الفولتية المقدرة (الجهد المقدر) | 400V | 400V | ||
| التيار المقدر | 10.8A | 14.4A | ||
| نطاق الجهد الكهربائي | 360V- 440V | 360V- 440V | ||
| التردد المقدر | 50/60Hz | 50/60Hz | ||
| نطاق التردد | 47~51.5/57~61.5Hz | 47~51.5/57~61.5Hz | ||
| THDI | < 3% | < 3% | ||
| عامل القدرة | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف | ||
| اتصال AC | 3/N/PE | 3/N/PE | ||
| AC (منفصل عن الشبكة) | ||||
| القدرة الظاهرة | 9.4kVA | 12.5kVA | ||
| القدرة المقدرة | 7.5kW | 10kW | ||
| الفولتية المقدرة (الجهد المقدر) | 400V | 400V | ||
| التيار المقدر | 10.8A | 14.4A | ||
| THDU | ≤2% خطي | ≤2% خطي | ||
| التردد المقدر | 50/60Hz | 50/60Hz | ||
| سعة التحميل الزائد | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة | ||
| DC (البطارية واللوح الكهروضوئي) | ||||
| أقصى جهد الدائرة المفتوحة للوح الكهروضوئي | 750V | 750V | ||
| قدرة اللوح الكهروضوئي المقدرة | 9kWp | 12kWp | ||
| نطاق الجهد PV MPPT | 370V-600V | 370V-600V | ||
| عدد MPPT | 2 | 2 | ||
| جهد البطارية المقدر المنصوح به | 350V | 450V | ||
| نطاق جهد البطارية | 280-700V | 280-700V | ||
| نطاق جهد بطارية عند الحمل الكامل | 300-700V | 400-700V | ||
| أقصى قدرة الشحن / التفريغ | 7.5kW | 10kW | ||
| أقصى تيار الشحن / التفريغ | 25A | 25A | ||
| الخواص الأساسية | ||||
| وحدة الحماية | مفتاح PV DC، قاطع البطارية والصمامات، الصمامات الكهروضوئية، قاطع إدخال التيار المتردد، قاطع الحمل | |||
| درجة الحماية | IP65 | IP65 | ||
| مستوى الضجيج | < 65dB(A)@1m | < 65dB(A)@1m | ||
| درجة حرارة التشغيل | -25°C~+55°C | -25°C~+55°C | ||
| التبريد | بالهواء المضغوط | بالهواء المضغوط | ||
| الرطوبة النسبية | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف | ||
| أقصى ارتفاع | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) | ||
| الابعاد (العرض ×الارتفاع× العمق) | 600/700/250mm | 600/700/250mm | ||
| الوزن | 50kg | 50kg | ||
| التصميم | غير محول | غير محول | ||
| الحماية من الصواعق | فئة II | فئة II | ||
| التحويل بين الشبكة المتصلة والمنفصلة | ≤10ms أوتوماتيكي | ≤10ms أوتوماتيكي | ||
| استهلاك الاستعداد | < 20W | < 20W | ||
| الاتصال | ||||
| العرض | شاشة لمس | شاشة لمس | ||
| واجهة الاتصال | RS485/CAN | RS485/CAN | ||
HPS30 | HPS50 | HPS100 | HPS120 | HPS150 | |
| AC (متصل بالشبكة) | |||||
| القدرة الظاهرة | 33kVA | 55kVA | 110kVA | 132kVA | 165kVA |
| القدرة المقدرة | 30kW | 50kW | 100kW | 120kW | 15OkW |
| الفولتية المقدرة (الجهد المقدر) | 400V | 400V | 400V | 400V | 400V |
| التيار المقدر | 43A | 72A | 144A | 173A | 217A |
| نطاق الجهد الكهربائي | 360V-440V | 360V-440V | 360V-440V | 360V- 440V | 360V-440V |
| التردد المقدر | 50/60Hz | 50/60Hz | 5060Hz | 50/60Hz | 50/60Hz |
| نطاق التردد | 45-55/55-65Hz | 45-55/55-65Hz | 45-5555-65HHz | 45-55155-65Hz | 45-55/55-65Hz |
| THDI | < 3% | < 3% | < 3% | < 3% | < 3% |
| عامل القدرة | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف | 0.8 متقدم ~ 0.8 متخلف |
| اتصال AC | 3/N/PE | 3/N/PE | 3/N/PE | 3/N/PE | 3/N/PE |
| إدخال AC | 60kVA | 100kVA | 200kVA | 240kVA | 240kVA |
| AC (منفصل عن الشبكة) | |||||
| القدرة الظاهرة | 33kVA | 55kVA | 110kVA | 132kVA | 165kVA |
| القدرة المقدرة | 30kW | 50kW | 100kW | 120kW | 150kW |
| الفولتية المقدرة (الجهد المقدر) | 400V | 400V | 400V | 400V | 400V |
| التيار المقدر | 43A | 72A | 144A | 173A | 217A |
| THDU | ≤2% خطي | ≤2% خطي | ≤2% خطي | ≤2% خطي | ≤2% خطي |
| التردد المقدر | 50/60Hz | 50/60Hz | 5Q60Hz | 50/60Hz | 50/60Hz |
| سعة التحميل الزائد | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة | 110% - 10 دقائق 120% - 1 دقيقة |
| DC (البطارية واللوح الكهروضوئي) | |||||
| أقصى جهد الدائرة المفتوحة للوح الكهروضوئي | 1000V DC | 1000V DC | 1000V DC | 1000V DC | 1000V DC |
| قدرة اللوح الكهروضوئي المقدرة | 45kWp | 75kWp | 150kWp | 18OkWp | 225kWp |
| نطاق الجهد PV MPPT | 480V-800V DC | 480V-800V DC | 480V-800 DC | 480V-800V DC | 480V-800V DC |
| عدد MPPT | 450V-600V | 500V-600V | 500V-600V | 517V-600V | 500V-600V |
| جهد البطارية المقدر المنصوح به | 352-600V | 352-600V | 352-600V | 352-600V | 352-600V |
| نطاق جهد البطارية | 45kW | 75kW | 150kW | 180kW | 225kW |
| نطاق جهد بطارية عند الحمل الكامل | 33kW | 55kW | 110kW | 132kW | 165kW |
| أقصى قدرة الشحن / التفريغ | 100A | 150A | 300A | 350A | 450A |
| أقصى تيار الشحن / التفريغ | 93A | 156A | 3134 | 374A | 467A |
| الخواص الأساسية | |||||
| درجة الحماية | IP20 | IP20 | IP20 | IP20 | IP20 |
| مستوى الضجيج | < 65dB(A)@1m | < 65dB(A)@1m | < 65dB(A)@1m | < 65dB(A)@1m | < 65dB(A)@1m |
| درجة حرارة التشغيل | -25.C-+55.C | -25°C~+55°c | -25.C—+55°c | -25C-+55.c | -25°C-+55c |
| التبريد | بالهواء المضغوط | بالهواء المضغوط | بالهواء المضغوط | بالهواء المضغوط | بالهواء المضغوط |
| الرطوبة النسبية | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف | 0 ~ 95 بالمائة بدون تكاثف |
| أقصى ارتفاع | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) | 6000 م (تتعدى 3000 م) |
| الابعاد (العرض × الارتفاع× الاعمق) | 700×1660×600omm | 950×1860×750mm | 1200×1900×800mm | 1200×1900×80omm | 1200×1900×800mm |
| الوزن | 355kg | 610kg | 948kg | 1025kg | 1230kg |
| محول مدمج | Yes | Yes | Yes | Yes | Yes |
| تبديل داخل الشبكة/ خارج الشبكة | ≤10ms أوتوماتيكي | ≤10ms أوتوماتيكي | ≤10ms أوتوماتيكي | ≤10ms أوتوماتيكي | ≤10ms أوتوماتيكي |
| استهلاك الاتصال | < 30w | < 30W | < 30w | 30W | 30W |
| الاتصال | |||||
| العرض | شاشة لمس | شاشة لمس | شاشة لمس | شاشة لمس | شاشة لمس |
| واجهة الاتصال | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN |
