الميزات
- يتميز محول الطاقة الشمسية (العاكس) بوحدة IPM من الجيل السادس من Mitsubishi، والتي تضمن أداءً مستقرًا وعمر خدمة طويل وحماية معززة. وبالإضافة إلى ذلك، فإن استبدال الجهاز أو صيانته سهل للغاية. كما أنها مدعومة بشريحة وحدة المعالجة المركزية الأمريكية TI، DSP28335، والتي تقدم استجابات سريعة ودقيقة ومصدر طاقة نظيف يمكن الاعتماد عليه.
- باستخدام التصميم المعياري والإعداد المباشر، يقلل العاكس الحاجة إلى الصيانة المتكررة بالإضافة إلى التكاليف المرتبطة بالإصلاحات لأي أعطال. كما تجعل راحة تصميم المكونات الإضافية من السهل التعامل مع أي مشكلات محتملة.
- يمكن إجراء تعديلات أو ضبط على تشغيل النظام وفقًا لترتيبات المنتج: اختر إما أولوية العاكس أو أولوية تجاوز التيار الكهربائي.
- بالنسبة للمستخدمين الذين يتطلعون إلى توفير التكاليف، يمكن استخدام شاشة LCD التي تعمل باللمس للاختيار بين البدء التدريجي وبدء التردد المتغير، كما يسمح للعاكس بالوصول إلى طاقته الكاملة، مما يلغي الحاجة إلى مكونات إضافية عند التعامل مع المحركات والحمل الحثي.
- يتميز بالتردد الناتج القابل للضبط، حيث يمكن بسهولة ضبط سرعة المحرك على المعدل الدقيق الذي تحتاجه، كما تتيح هذه الخاصية المريحة ضبط المحرك بسهولة على أنواع الأحمال المختلفة وتخصيص السرعة وفقًا لتفضيلات المستخدم.
- تسهل شاشة LCD تخصيص نطاق جهد التيار المستمر من خلال نقطة الجهد الزائد القابلة للضبط ونقطة الجهد المنخفض ونقطة استعادة الجهد الزائد ونقطة استعادة الجهد المنخفض. وعلاوة على ذلك، توفر هذه الخاصية المرونة في إضافة أو طرح بطاريات التخزين والوحدات الكهروضوئية.
- يوفر هذا العاكس أقصى حماية للمخرجات، بما في ذلك الضمانات ضد الجهد الزائد الناتج والحمل الزائد ودرجة الحرارة الزائدة والدوائر القصيرة وحماية التشخيص الذاتي.
- تم تصميمه مع مراعاة معايير السلامة، حيث يتم عزل المدخلات والمخرجات بالكامل بواسطة محول عزل، مما يسمح بالتركيب السهل والآمن بمساعدة قواطع الدائرة الشكلة بالقولبة ومفاتيح التوفير. وفي الوقت نفسه، يتم إحاطة وتغليف أي أجزاء حية بإحكام لمنع حدوث صدمة كهربائية.
- تسمح شاشة LCD وLED المدمجة للمستخدمين بمشاهدة الفولتية المدخلة والمخرجة والتيار واستهلاك الطاقة ورموز الأعطال، مما يجعل من السهل والمريح اكتشاف الأعطال وتشخيصها بالإضافة إلى توجيه عمليات الصيانة.
- يتم استخدام خوارزمية الفراغ الاتجاهي SVPWM، مما يؤدي إلى كفاءة تحويل عالية تزيد عن 93 بالمائة وزيادة الطاقة اللحظية إلى الحد الأقصى وتقليل خسارة عدم التحميل.
- يمكن للعملاء تخصيص مدخلات الجهد وفقًا لمتطلباتهم الخاصة، حيث أنه متوافق مع مجموعة من الفولتية من 100-400 فولت، 200-500 فولت، 300-600 فولت أو 450-850 فولت تيار مستمر، كما انه الحل المثالي لتشغيل أنظمة الطاقة الشمسية وطاقة الرياح بدون بطاريات تخزين الطاقة - فهو يربط مباشرة مدخلات التيار المستمر المولد من اللوح الشمسي أو من مولد الرياح. كما أن وقت التبديل الفوري هو 0 ثانية مذهلة.
- حصل هذا العاكس على شهادة السلامة الأوربية وهو متوافق لمعايير إدارة الجودة الأوروبية (EMC و LVD) ومعايير الجودة العالمية ISO9001.
الخواص الفنية

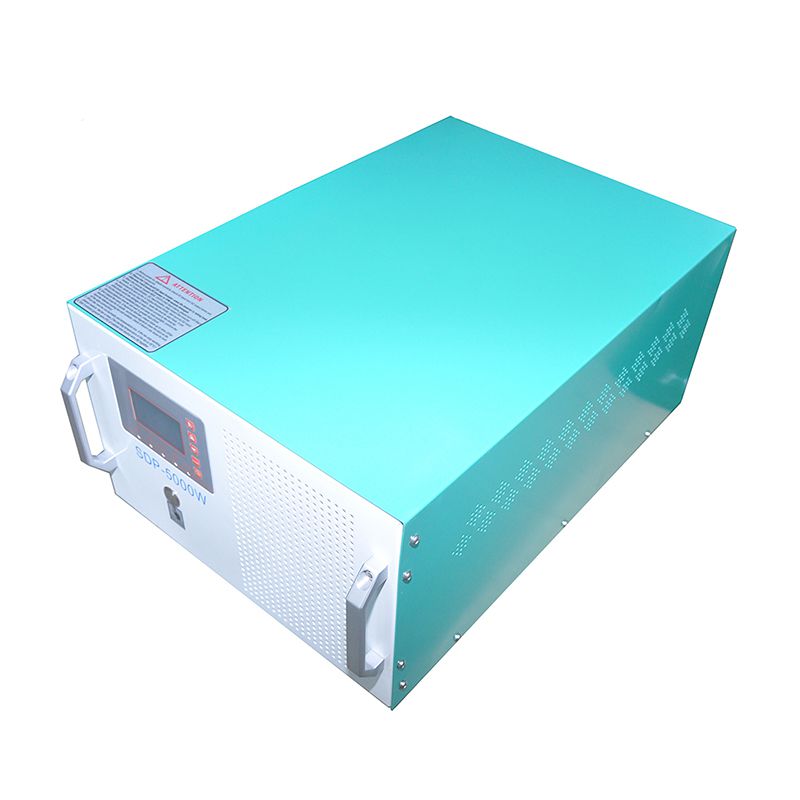

| الموديل | SDP-5kW | SDP-6kW |
| وضع العزل | محول بتردد منخفض |
| إدخال تيار DC |
| الجهد المقدر | 192V | 240V | 192V | 240V |
| التيار المقدر | 26A | 21A | 31A | 25A |
| جهد الإدخال | 173~300V | 216~340V | 173~300V | 108~340V |
| إخراج AC |
| الطاقة المقدرة | 5kW | 6kW |
| الجهد المقدر | 220V±3% | 380V | 220V | 380VAC |
| التردد | 50H/60HZ±0.05 (قابل للبرمجة) |
| التيار المقدر | 23A | 7.5A | 27A | 9A |
| الأطوار | أحادي الطور (1 فاز) من سلكين + تأريض | ثلاثي الطور (3 فاز) 4 أسلاك + تأريض | أحادي الطور (1 فاز) من سلكين + تأريض | ثلاثي الطور (3 فاز) 4 أسلاك + تأريض |
| موجة الإخراج | موجة جيبية نقية |
| التشويه التوافقي الكلي (THD) | ≤3% (حمل خطي) |
| الاستجابة الديناميكية (حمل من 0 إلى 100بالمائة) | 5%, ≤50ms |
| معامل القدرة (PF) | 0.99 |
| كفاءة التحويل | ＞93% |
| سعة التحميل الزائد | 150%، 10 ثوان |
| العزل الكهربائي (المدخلات والمخرجات) | 1500Vac، 1 دقيقة |
| الحماية |
| خاصية الحماية | الحماية ضد إدخال قطبية عكسية، حماية ضد الجهد القصير، ضد الجهد الزائد، ضد التيار الزائد، ضد الماس الكهربائى أو قصر الدائرة، ضد ارتفاع درجة الحرارة |
| العرض | LCD+LED |
| الاتصال (اختياري) | RS485 (A, B) |
| التشغيل | تشغيل مستمر |
| التبريد | مروحة تبريد |
| حماية ضد الماس الكهربائي أو قصر الدائرة / حماية ضد الحمل الزائد | لا يوجد استرداد تلقائي، تحتاج إلى إعادة التشغيل |
| بيئة العمل والأبعاد |
| تصنيف درجة حماية البيئة | فئة IP20 (داخلي) |
| ارتفاع التشغيل | ≤3000m (القدرة على العمل على ارتفاع يتجاوز 1000 متر) |
| درجة حرارة التشغيل | -15℃～+50℃ |
| الرطوبة النسبية | 0 ~ 95 بالمائة، بدون تكاثف |
| الضوضاء (1 متر) | ≤ 50 ديسيبل |
| الأبعاد (عرض × عمق × ارتفاع) | 550 × 450 × 760 مم |
| وزن | 70kg | 80kg |
| الموديل | SDP-8kW | SDP-10kW |
| وضع العزل | محول بتردد منخفض |
| إدخال تيار DC |
| الجهد المقدر | 120V | 192V | 192V | 240V |
| التيار المقدر | 67A | 42A | 52A | 42A |
| جهد الإدخال | 108~175V | 172~275V | 172~275V | 216~340V |
| إخراج AC |
| الطاقة المقدرة | 8kW | 10kW |
| الجهد المقدر | 220V±3% | 380V | 220V | 380VAC |
| التردد | 50H/60HZ±0.05 (قابل للبرمجة) |
| التيار المقدر | 36A | 12A | 45.5A | 15A |
| الأطوار | أحادي الطور (1 فاز) من سلكين + تأريض | ثلاثي الطور (3 فاز) 4 أسلاك + تأريض | أحادي الطور (1 فاز) من سلكين + تأريض | ثلاثي الطور (3 فاز) 4 أسلاك + تأريض |
| موجة الإخراج | موجة جيبية نقية |
| التشويه التوافقي الكلي (THD) | ≤3% (حمل خطي) |
| الاستجابة الديناميكية (حمل من 0 إلى 100بالمائة) | 5%, ≤50ms |
| معامل القدرة (PF) | 0.99 |
| كفاءة التحويل | ＞93% |
| سعة التحميل الزائد | 150%، 10 ثوان |
| العزل الكهربائي (المدخلات والمخرجات) | 1500Vac، 1 دقيقة |
| الحماية |
| خاصية الحماية | الحماية ضد إدخال قطبية عكسية، حماية ضد الجهد القصير، ضد الجهد الزائد، ضد التيار الزائد، ضد الماس الكهربائي أو قصر الدائرة، ضد ارتفاع درجة الحرارة |
| العرض | LCD+LED |
| الاتصال (اختياري) | RS485 (A, B) |
| التشغيل | تشغيل مستمر |
| التبريد | مروحة تبريد |
| حماية ضد الماس الكهربائي أو قصر الدائرة / حماية ضد الحمل الزائد | لا يوجد استرداد تلقائي، تحتاج إلى إعادة التشغيل |
| بيئة العمل والأبعاد |
| تصنيف درجة حماية البيئة | IP20 (داخلي) |
| ارتفاع التشغيل | ≤3000m (القدرة على العمل على ارتفاع يتجاوز 1000 متر) |
| درجة حرارة التشغيل | -15℃～+50℃ |
| الرطوبة النسبية | 0 ~ 95 بالمائة، بدون تكاثف |
| الضوضاء (1 متر) | ≤50dB |
| الأبعاد (عرض × عمق × ارتفاع) | 550 × 550 × 860 مم |
| وزن | 105kg | 110kg |

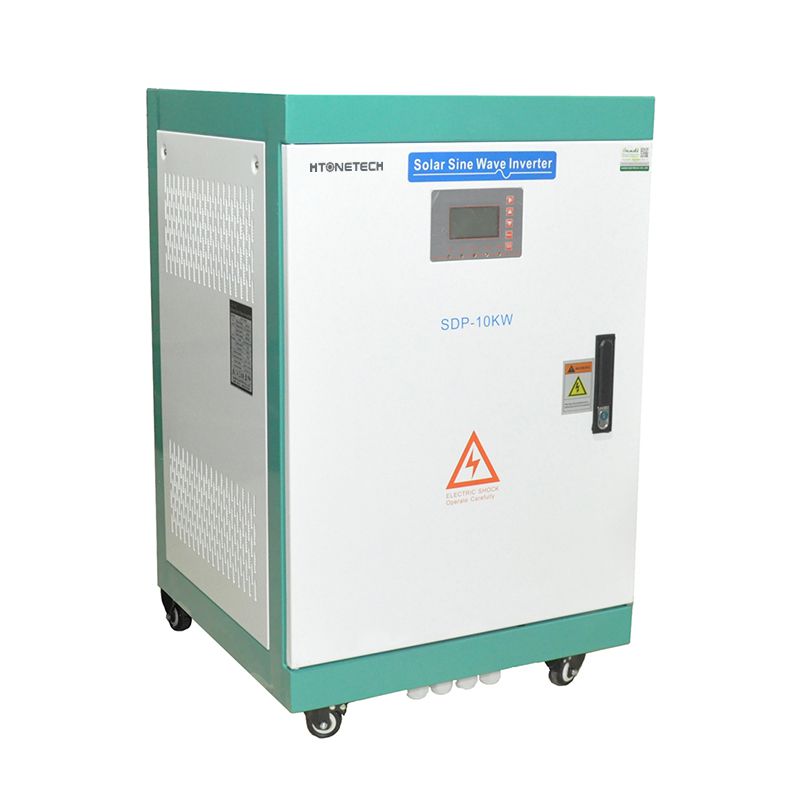

| الموديل | SDP-15kW | SDP-20kW |
| وضع العزل | محول بتردد منخفض |
| إدخال تيار DC |
| الجهد المقدر | 192V | 240V | 192V | 240V |
| التيار المقدر | 78A | 62.5A | 104A | 83A |
| جهد الإدخال | 172~275V | 216~340V | 172~275V | 216~340V |
| إخراج AC |
| الطاقة المقدرة | 15kW | 20kW |
| الجهد المقدر | 220V±3% | 380V | 220V | 380VAC |
| التردد | 50H/60HZ±0.05 (قابل للبرمجة) |
| التيار المقدر | 68A | 23A | 91A | 30A |
| الأطوار | أحادي الطور (1 فاز) من سلكين + تأريض | ثلاثي الطور (3 فاز) 4 أسلاك + تأريض | أحادي الطور (1 فاز) من سلكين + تأريض | ثلاثي الطور (3 فاز) 4 أسلاك + تأريض |
| موجة الإخراج | موجة جيبية نقية |
| التشويه التوافقي الكلي (THD) | ≤3% (حمل خطي) |
| الاستجابة الديناميكية (حمل من 0 إلى 100بالمائة) | 5%, ≤50ms |
| معامل القدرة (PF) | 0.99 |
| كفاءة التحويل | ＞93% |
| سعة التحميل الزائد | 150%، 10 ثوان |
| العزل الكهربائي (المدخلات والمخرجات) | 1500Vac، 1 دقيقة |
| الحماية |
| خاصية الحماية | الحماية ضد إدخال قطبية عكسية، حماية ضد الجهد القصير، ضد الجهد الزائد، ضد التيار الزائد، ضد الماس الكهربائي أو قصر الدائرة، ضد ارتفاع درجة الحرارة |
| العرض | LCD+LED |
| الاتصال (اختياري) | RS485 (A, B) |
| التشغيل | تشغيل مستمر |
| التبريد | مروحة تبريد |
| حماية ضد الماس الكهربائي أو قصر الدائرة / حماية ضد الحمل الزائد | لا يوجد استرداد تلقائي، تحتاج إلى إعادة التشغيل |
| بيئة العمل والأبعاد |
| تصنيف درجة حماية البيئة | IP20 (داخلي) |
| ارتفاع التشغيل | ≤3000m (القدرة على العمل على ارتفاع يتجاوز 1000 متر) |
| درجة حرارة التشغيل | -15℃～+50℃ |
| الرطوبة النسبية | 0 ~ 95 بالمائة، بدون تكاثف |
| الضوضاء (1 متر) | ≤50dB |
| الأبعاد (عرض × عمق × ارتفاع) | 550 × 550 × 860 مم |
| وزن | 145kg | 170kg |
